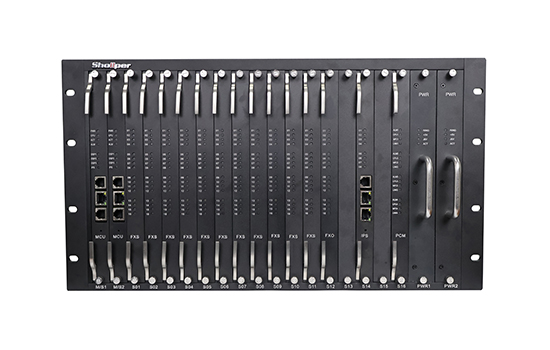

KYKX9900-D5數字程控調度機是南京康優凱欣通信設備有限公司研發的新一代智能多層式融合通信調度系統，19寸5U標準機箱結構，最大可擴展至3584路，最多可支持40個E1，同時具有視頻、語音、集群對講、廣播、預案、報警系統、GIS地理信息等多種系統的聯動調度功能。采用了更強勁和靈活的ARM控制核心，模塊化設計使其具有部署方便，易于安裝、管理、維護，可平滑升級擴容等特點。

KYKX9900-D5強大的融合通信能力使得該程控調度機支持環路中繼、IP中繼、E1數字中繼（No.7、NO.1、PRI、V5等信令）、EM、載波中繼、磁石中繼等各種中繼線路，可無縫融合多種通信網絡（IP、PSTN、GSM、CDMA、衛星通信）等，靈活的組網方式能滿足各種規模用戶的需要。可廣泛應用于工礦企業、機關事業單位、部隊、公安消防、電力、煤礦、石化、碼頭、鋼鐵制造、公路/鐵路/航空等各種不同的應用場景。

特色概括：

v 新一代多媒體融合通信調度系統。

v 自由擴展：支持16路擴展至3584路，最多可支持40個E1。

v 支持語音調度、視頻調度、廣播調度、集群對講調度、報警調度、短信調度、預案調度、GIS地理信息等多系統的調度。

v 支持行調合一，統一調度，分級調度，應急調度。

v 支持全呼、群呼、組呼。

v 支持一鍵告警、一鍵廣播、一鍵會議、一鍵呼叫及緊急呼叫。

v 多網融合：無縫融合多種通信網絡（IP、PSTN、GSM、CDMA、衛星通信、WiFi、Wimax、模擬集群、數字集群等），實現有線、無線、固網和移動網融合。

v 支持全通道錄音。

v 實時監聽所有終端。

v 組網靈活：集團組網，多級組網，多域組網。

v 支持IP電話批量部署。

v 板卡均支持熱拔插及混插。

v 支持匯接功能。

v IP中繼板還支持IP話機注冊。

v 支持冗余熱備：MCU主控板/二次電源板/一次電源箱/錄音板。

v 長距離用戶板可接入遠至10KM的終端。

v 不限數量接入調度臺。

v 板卡類型豐富：FXS用戶板、FXO中繼板、IPS用戶板、IPO中繼板、E1數字中繼板、E&M中繼板、載波中繼板、磁石中繼板、REC錄音板、HF集群網關板、AUD音頻接口板、DMB廣播系統板、ALM干接點報警板、RLD融合聯動系統板。

v 終端多樣化：調度臺、模擬/SIP/磁石電話、WIFI手機、IP/模擬攝像頭、麥克風、耳麥、模擬/網絡功放、網絡音柱、揚聲器、防爆話機、對講機、SOS報警器、門禁等。

v 提供開放的SDK，支持二次定制開發。

v 支持WEB遠程調試維護，可快捷部署，輕松維護。

v 三級防雷擊。

1 多種調度模式

調度系統支持統一調度、分級調度、應急調度等；可以根據企業情況將整套調度系統劃分為多個分級調度系統，各級指揮中心可分別設定不同的調度級別和權限，不同分級調度系統可接入多個調度臺，每個系統可以獨立工作，相互之間又可互通。

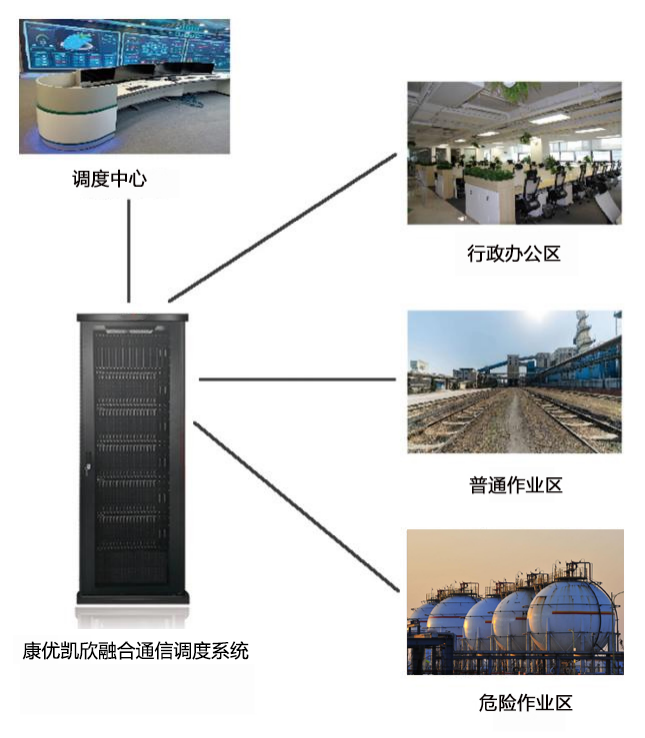

2 行調合一

該融合調度系統即可作行政辦公使用，亦可通過調度臺進行調度指揮?？蓪⑵髽I(yè)信息化平臺進行有效整合，在更大范圍實現協同指揮調度、生產調度、突發事件時的應急調度等。

3 一鍵告警求助

工作人員緊急按下話機終端求助鍵，可立即呼叫到調度中心，調度臺自動彈出該地區地圖，快速定位事發位置，同時調用該話機終端綁定的攝像頭。調度值班人員第一時間響應現場呼叫人員，可有效減少異常處理的時間，提高工作效率

4 應急指揮調度

l 實時在線監控：實現高效互動和準確有效的指揮調度能力;

l 緊急報警：快速鎖定報警人員實時位置，即時準確給予應對處理;

l 多通道數據信息傳輸：確保指揮中心與執勤人員實時調度及通話的暢通;

l 多級別調度：突發事件可選擇多級別調度命令，以達到快速準確指揮調度進行處理。

5 呼叫無阻塞

當有多個通信終端同時向控制中心發起呼叫時，系統可自動排隊并在調度臺上顯示呼叫排隊分機的名稱及號碼。排隊呼叫時按先到先處理原則進行，也可以由調度員自行選擇接聽其中任意一部。

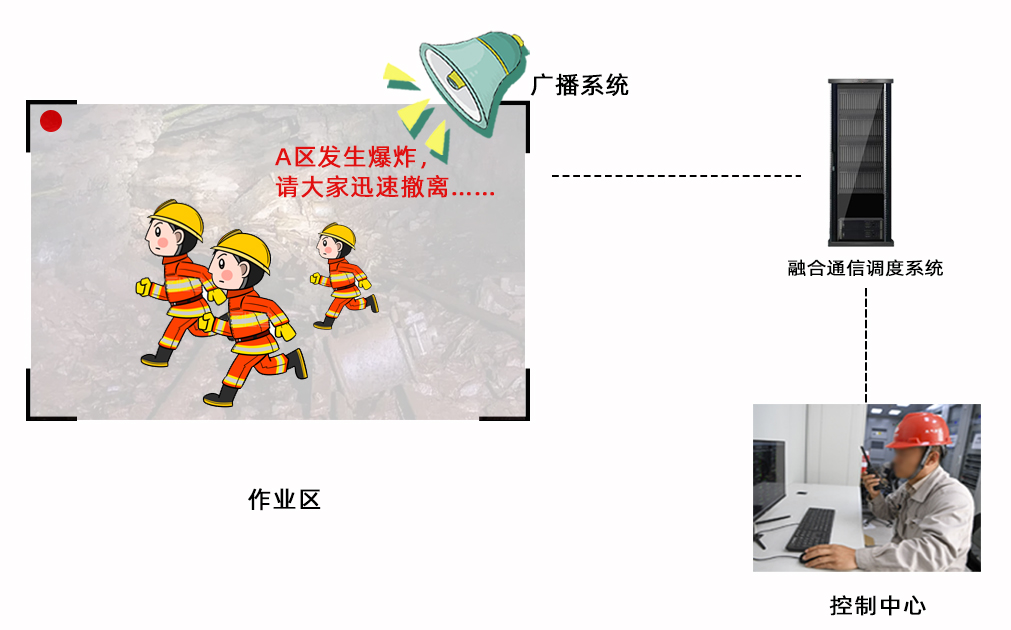

6 廣播調度通信

一鍵廣播：遇到突發事件時，可人工一鍵(或自動)觸發相關機制，使廣播立即強制切換為緊急廣播狀態，對所需要廣播的區域進行緊急廣播；迅速指導人員處理事故，指揮進行有序撤離，避免災害造成更大損失。同時具有報警聯動和視頻聯動功能。

定時及分區廣播：系統可根據各區域不同的需求，制定多套不同時段、不同區域、播放不同廣播的定時廣播方案。

喊話廣播：領導或調度員可通過座機、手機或調度臺等終端向廣播系統進行喊話廣播。支持多臺多音源多MIC喊話并存。

多種廣播方式：支持播放語音通知、公共廣播、喊話廣播、TTS 文字語音廣播、等級廣播、指令廣播、定時廣播、任務流程廣播等功能。

7 支持全呼、群呼、組呼

全呼功能可實現系統內所有終端全部響鈴或播報，包括廣播終端。當發生突發事件時，可第一時間通知所有人。調度員的群呼和組呼不受現有組織結構的限制，可以將不同崗位的人員組成通話組。

8 視頻監控聯動

可將工作區內的攝像頭與附近的對講終端或分機終端進行綁定。

1、當調度員在調度臺上點擊呼叫該終端時，調度臺上監控區域直接彈出該終端綁定的攝像頭的實時畫面，方便調度員更直觀了解情況。

2、當工作人員使用分機終端呼叫調度中心時，調度臺上也會自動調用出該終端綁定的攝像頭實時畫面。

當調度員發現有特殊情況，可點擊相應位置廣播按鈕，直接對該處進行廣播喊話。

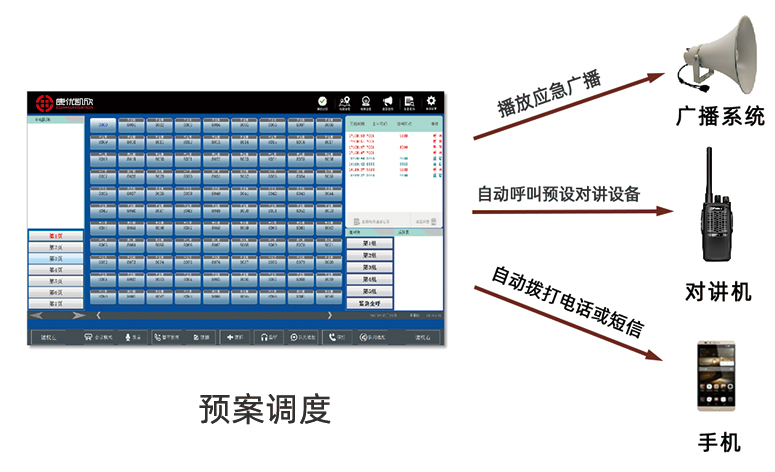

9 預案調度

當某區域出現突發情況（爆炸、塌方、一氧化碳超標等）并觸發預設條件，系統可自動啟用處理預案，如：自動播放廣播，自動撥打電話、手機或發送短信給相關責任人、上級領導等。

10 語音調度

調度員能夠?qū)λ?/span>系統內成員發起單呼、組呼、群呼，還具有強插、強拆、代接、監聽、禁話、轉接、熱線等調度業務能力，保證了調度員以最快速度將指令下達到基層。

11 報警聯動

可將報警提示語音錄入調度系統（支持消防報警系統接入），當觸發相應條件時可播放對應報警提示語音。

如與前端采集傳感器聯動，當發生火災、漏水或瓦斯超限，指揮中心可立即接到報警信號并將信息傳給可視化調度臺或大屏，調度員可通過調度臺查看該區域監控實時畫面，并進行下一步行動?；虬搭A設方案向區域內所有廣播和對講終端發起呼叫，自動播放對應提示報警音或警告語。（支持南京北路、光力科技、中煤電子、江蘇三恒、重慶煤科院、重慶煤安森、天地（常州）自動化等眾多品牌。）

12 集群對講

l 支持有線和無線等混合對講組網。

l 固話、手機等多種終端均與對講機通話。

l 支持對講機呼叫廣播系統，并觸發預設廣播語音。

l 支持撥號互通，一鍵呼叫對講。

l 支持各種型號和制式的對講機車臺、手臺。

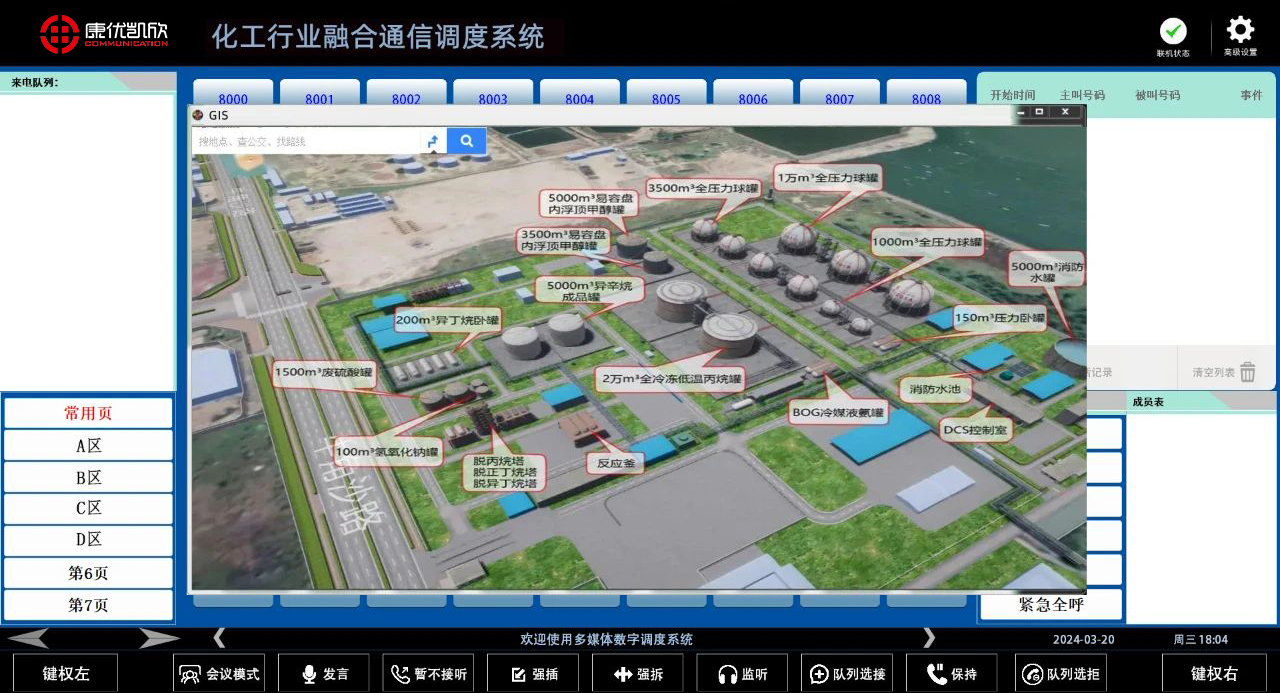

13 GIS地理信息

可與人員定位系統和GIS系統進行聯動，有對講終端呼叫調度中心時，調度中心的調度臺電話除振鈴外，調度臺上還能直接顯示呼叫方的號碼、名稱及所處位置，或通過調度機上的GIS地圖一鍵呼叫想要聯系的分級終端。

14 快速搭建應急調度平臺

調度主機及終端均支持在救援指揮車上或任意有網絡覆蓋的地方部署，只需接入網絡即可接入融合通信調度系統，有效提高相關部門救援的工作效率。

15 電話會議

l 支持內線或外線IP話機/普通話機、工業話機/話站、防爆話機/話站、對講機、手機等各種終端同時會議。

l 支持臨時召集、固定群組等多種方式發起會議。

l 會議成員達128方，全雙工發言數64方以上。

l 調度臺支持一鍵會議。

16 組網靈活

支持集團組網，多級組網，多域組網。調度主機可以位于公網或私網中，支持NAT/Firewall穿透功能，方便各種組網需求及遠程安裝調試管理。

17 應急通信保障

部分偏遠作業區一旦傳統通信鏈路中斷，無法進行對外呼叫，系統可自動切換備用通信鏈路（包括4G/5G網絡、衛星通信網絡等）對外進行聯系。

18 監聽與實時監控

調度中心可通過可視化調度臺對礦區內任意對講終端或分機終端進行實時監聽、調用監控，監視各點的現場情況，如發現突發情況，可通過調度系統主動發起廣播喊話。

19 冗余熱備

KYKX9900程控調度機主要部件如MCU主控板、一次電源箱、二次電源板及錄音板均支持冗余熱備，有效的保障了整個系統安全穩定運行。

20 調度臺多樣式且不限數量接入

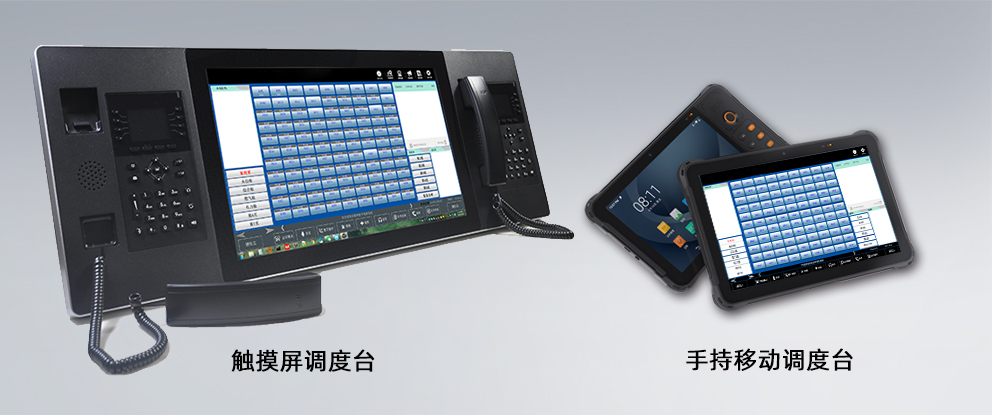

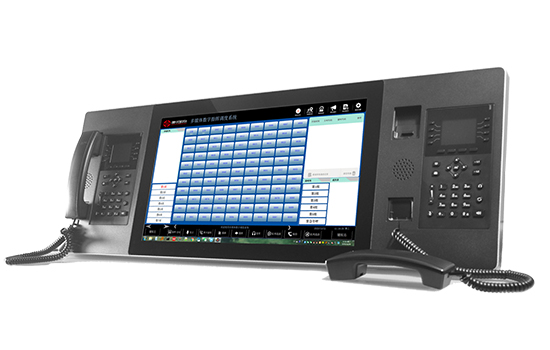

為了滿足各種用戶的需求，KYKX9900程控調度機可接入觸摸屏調度臺（單屏、雙屏、三屏等）以及手持移動調度臺，可滿足用戶在有線和無線等各種網絡環境下的調度需要。

系統允許任意數量的調度臺同時登錄，在調度中心以外的地方，可部署多個不同級別的調度臺進行協同工作。如遇調度通信中斷，可在其他有網絡的地方快速部署，恢復指揮調度。

21 終端故障檢測功能

當系統內某分機終端因線路故障或話機故障離線時，系統自動檢測到問題，并將終端離線信息發送至調度臺，便于調度員進行下一步處理。

22 通話錄音

KYKX9900程控調度機采用錄音板的方式對系統內所有通話進行錄音，錄音可查詢及回放，無需另配錄音系統。標準配置的錄音時長為30000小時，同時錄音板卡支持冗余熱備。

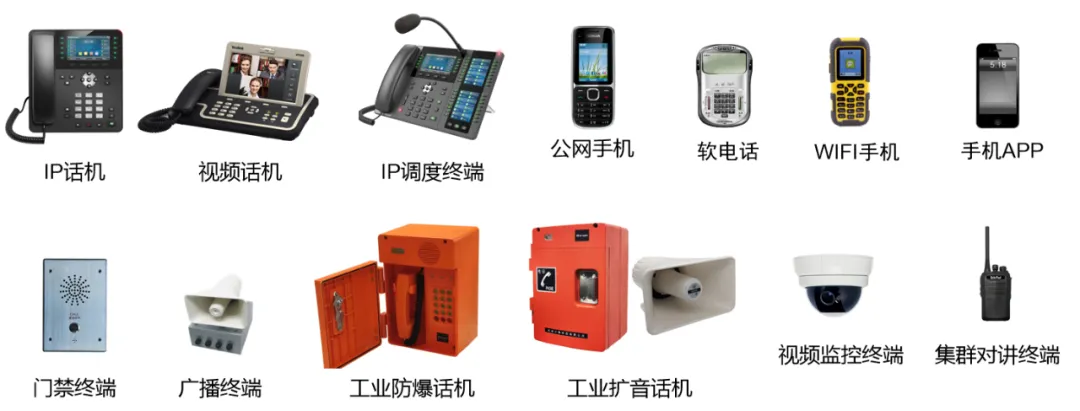

23 接入終端多樣化

調度臺、模擬/SIP/磁石電話、WIFI手機、IP/模擬攝像頭、麥克風、耳麥、模擬/網絡功放、網絡音柱、揚聲器、工業話機、防爆話機、對講機、SOS報警器、門禁等。

24 管理維護簡單

系統采用B/S技術架構，通過WEB瀏覽器即可進行配置調試及管理控制終端。

25 保護投資

可融合企業原有語音網絡、集群對講，廣播等系統，保護企業用戶原有投資。

技術參數：

系統遵照國家電信聯盟（ITU-T）的規范和標準；符合國際電報電話委員會（CCITT）G.712、G.732號建議書；符合GB/T5443-1985《電話自動交換網鈴流和信號音技術指標測試方法》；符合GB/T5443-1985《電話自動交換網用戶信號技術指標測試方法》；符合GB/T14381-1993《程控數字用戶自動電話調度機通用技術條件》；獲得中華人民共和國工業和信息化部批準的電信設備進網許可證。

數字制式：數字時分 A率  2.048Mb/s PCM系統

交換網絡：內外線 2048×2048無阻塞單  T網絡接口

傳輸特性：分機—分機   2～7dB分機—中繼      2～7dB

撥號方式：脈沖、音頻

脈沖接收：脈沖速度 8～14脈沖/秒，脈沖位間隔≤350ms；

脈沖轉送：脈沖速度 10±1脈沖/秒，脈沖斷續比（1.6±0.2）：1；

中繼用戶二次撥號：脈沖速度 10～12脈沖/秒，加速度《10%。

接收電平：

雙音頻輸入時單音頻接收電平范圍-4～23dBm，雙音頻電平差≤6dB。

串音衰減＞70dB（1100Hz）

穩重雜音≤-65dBm非穩重雜音≤-40dBm

話務量：用戶 0.2Erl中繼   0.7Erl

呼損率：本局＜1%出局＜0.5%

對地不平衡度：

300～600Hz≥40dB 600～3400Hz≥46dB

用戶饋電電流≥18mA環路電阻   R≤1KΩ

絕緣電阻 R≥20KΩ線間電容  C≤0.5μF

電源雜音≤2.4mV

供電電源：AC：220V±20% 50Hz±2Hz

外接：48V 20～100AH蓄電池

單框功耗：  50W～250W（視系統配置而定）

使用環境：溫度 0～36℃相對濕度  35%～75%

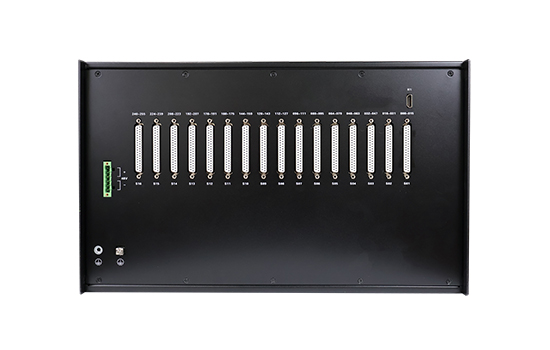

主機尺寸：483mm*307mm*266mm（寬*深*高）
